Ce face ca un furtun TPU cu fracturi să fie alegerea optimă pentru transferul fluidului de înaltă presiune?

În operațiunile de fracturare hidraulică, selecția materialului pentru sistemele de transfer de fluide are un impact direct asupra eficienței și siguranței operaționale. The Furtun TPU de fracturare o categorie specială de furtun termoplastic proiectat pentru aplicații de presiune extremă, rezistență chimică și durabilitate la mediu. Pentru specialiști în zonei, inginerii și distribuitorii angro din sectorul petrolului și gazelor, înțelegerea specificațiilor tehnice ale acestor furtunuri este esențială. Acest articol oferă o analiză la nivel de inginerie a știi materialelor, a presiunii nominale și a ingineriei aplicațiilor pentru operațiunile de fracturare. Vom examina metodele de construcție, valorile comparative ale performanței și protocoalele de verificare a calității pentru a sprijini deciziile de cumpărare B2B informate.

1. Definirea tehnologiei: Știința materialelor TPU și construcția furtunului

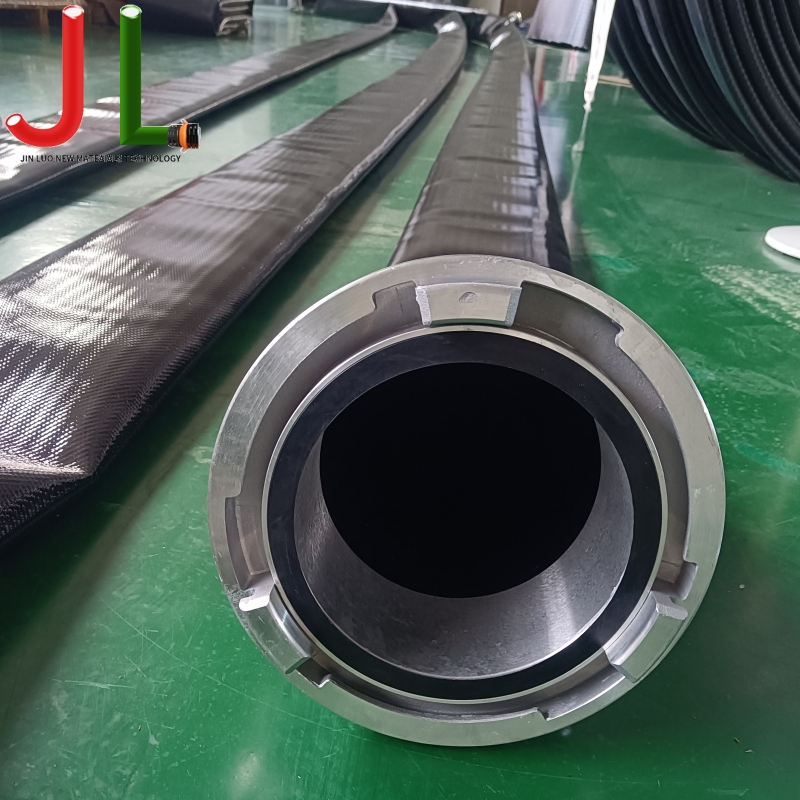

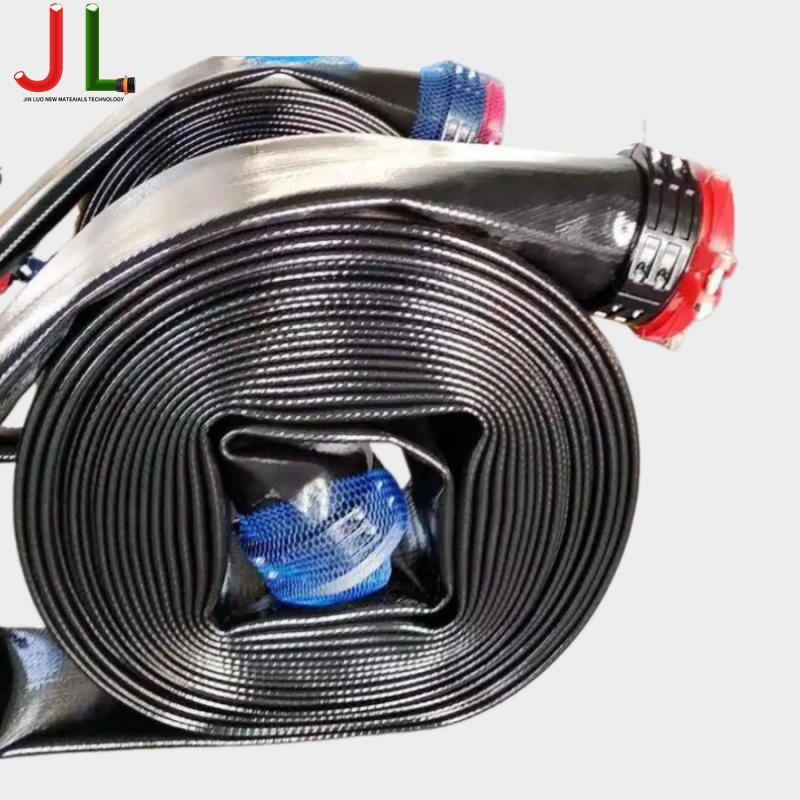

The Furtun TPU de fracturare utiliza poliuretanul termoplastic ca componentă a materialului primar. TPU oferă rezistență excepțională la abraziune, flexibilitate în intervale largi de temperatură și compatibilitate chimică superioară cu fluidele de fracturare. Materialul prezentat un interval de durată de la 85 Shore A la 75 Shore D, oferind un echilibru optim între flexibilitate și integritate structurală. Aceste furtunuri folosesc de obicei o construcție cu mai multe straturi, constând dintr-un tub interior, un strat de armare și un capac exterior.

1.1 Straturi de construcție și funcții acestora

• Interior cu cadă : Formulare TPU optimizată pentru compatibilitate cu fluidele. Rezistă la hidroliză și menține stabilitatea dimensională sub cicluri de presiune continue.
• Strat de armare : Fibră de poliester de înaltă rezistență sau strat țesut cu aramid. Oferă rezistență la presiunea de spargere și previne alungirea furtunului sub presiune.
• Capac exterior : compus TPU rezistent la abraziune. Protejează împotriva deteriorarii mecanice, a degradarii UV și a expunerii mediului.
• Interfață de cuplare : Fitinguri sertizate sau presărate concepute pentru rezistența la oboseală la impuls. Esențial pentru menținerea integrității ansamblului în condiții de presiune ciclică.

2. Evaluări de presiune și specificații de performanță

Operațiile de fracturare hidraulică necesită furtunuri capabile să reziste la condițiile de presiune extremă. The furtun de fracturare de înaltă presiune pentru câmp petrolier funcționează de obicei la presiuni de lucru de la 145 psi la 650 psi, cu presiuni de explozie de patru trei ori mai mari decât presiunea de lucru. Validarea performanței urmează standardele SAE J517 și ISO 18752, care definesc cerințele de testare a impulsurilor, razele minime de îndoire și evaluări de temperatură.

2.1 Parametri critici de performanță

• Presiunea de lucru : Intervalul de presiune de funcționare continuă de la 3.000 psi la 10.000 psi, în funcție de diametru și de configurația armaturii.
• Presiune de spargere : factor de siguranță minim 3:1 cu presiunea de explozie care depășește 2100 psi pentru variantele de înaltă presiune.
• Interval de temperatură : -40°C până la 70°C pentru formulări standard.

3. Compatibilitate chimică și rezistență la fluide

Fluidele de fracturare conțin formulări chimice complexe, inclusiv reductoare de frecare, agenți de gelifiere, biocide și acizi. The furtun TPU rezistent la fracturi chimice trebuie să demonstreze compatibilitatea cu aceste chimie agresive. TPU prezintă o rezistență excelentă la fluide pe bază de hidrocarburi, acizi diluați și soluții alcaline utilizate în mod obișnuit în operațiunile de fracturare. Selectarea materialului trebuie să ia în considerare temperatura fluidului, concentrația și durata expunerii.

3.1 Evaluarea compatibilităţii chimice

• Rezistenta la hidrocarburi : TPU prezintă o umflare minimă și nicio degradare atunci când este expus la motorină, petrol brut și produse rafinate.
• Rezistenta la acizi : Potrivit pentru acid clorhidric diluat (concentrație 15%) utilizat în aplicații de fracturare cu acid.
• Sisteme cu gel : Compatibil cu fluide de fracturare pe bază de guar și polimeri sintetici.
• Agenți oxidanți : rezistență limitată la oxidanți puternici, cum ar fi înălbitorul; pentru aceste aplicații sunt recomandate materiale alternative.

4. Ingineria aplicațiilor pentru operațiuni de fracturare

Implementarea cu succes a furtunurilor de fracturare necesită luarea în considerare a parametrilor operaționali, inclusiv ciclul de presiune, stresul mecanic și condițiile de mediu. The furtun frac pentru service puț trebuie să se potrivească condițiile dinamice de încărcare, inclusiv vibrații, forțe de încovoiere și tensiune. Inginerii trebuie să fie specifice ansamblurilor de furtunuri cu limite adecvate pentru rază de curbură și configurații de reducere a tensiunilor.

4.1 Considerații privind instalarea și rutarea

• Raza de curbură minimă : De obicei de 10 până la 15 ori diametrul exterior al furtunului. Depășirea razei minim de îndoire reduce durata de viață a furtunului și crește solicitarea de cuplare.
• Descărcare Statică : Formule disponibile pentru aplicații care trebuie să conducă statică.
• Protecție la abraziune : Manșoane exterioare recomandate pentru zonele cu uzură ridicată, inclusiv punctele de contact cu soluții și locații interfeței echipamentelor.
• Reducerea tensiunii de cuplare : Distanța adecvată a clemelor și sistemelor de sprijin previn oboseala cuplajului în condițiile dinamice de funcționare.

5. Cerințe de asigurare a calității și certificare

Achizițiile B2B necesită protocoale riguroase de verificare a calității. The Furtun de fracturare API 7K certificat starea indică conformitatea cu specificațiile American Petroleum Institute pentru echipamentele de foraj și de întreținere a puțurilor. Certificarea API 7K validează sistemele de calitate a producției, acuratețea dimensională și protocoalele de testare a performanței. Certificarile suplimentare pot include aprobarea de tip ABS pentru aplicații marine și certificarea DNV pentru operațiuni offshore.

5.1 Documentația necesară pentru căutarei

• Rapoarte de testare a materialelor : Documentarea proprietăților compusului TPU, inclusiv duritatea, rezistența la tracțiune și alungirea la rupere.
• Certificat de testare a presiunii : Dovada testării hidrostatice la 150% presiune de lucru pentru fiecare lungime fabricată.
• Înregistrări de trasabilitate : Numerele lotului și codurile datei de fabricație care permisă trasabilitatea completă a materialului.
• Inspecție terță parte : Rapoarte independente de verificare pentru aplicații critice care necesită asigurare certificată a calității.

6. Analiză comparativă: TPU vs. furtunuri hidraulice din cauciuc

Atunci când selectează furtunuri pentru aplicații de fracturare, inginerii trebuie să evalueze TPU față de construcțiile tradiționale din cauciuc. The Furtun TPU de fracturare oferă avantaje distincte în reducerea greutății, flexibilitate și rezistență la abraziune în comparație cu alternativele din cauciuc. Cu toate acestea, furtunurile de cauciuc pot oferi performanțe superioare în aplicații specifice la temperatură ridicată. Următoarea comparație sprijină selecția informațiilor pe baza cerințelor operaționale.

Comparație de performanță: TPU vs. furtunuri cu fracturare din cauciuc

7. Managementul ciclului de viață și strategii de înlocuire

Managementul eficient al ciclului de viață maximizează rentabilitatea investiției și asigurării siguranței operaționale. The Furtun TPU rezistent la abraziune pentru fracturare asigurări de obicei 5~6 ani de funcționare în condiții severe de funcționare. Criteriile de înlocuire includ uzura vizibilă a capacului exterior, armaturile expuse, deteriorarea cuplajului sau eșecurile testelor de presiune. Instalațiile ar trebui să implementeze protocoale de inspecție și programe de înlocuire bazate pe condițiile reale de funcționare.

7.1 Cerințe privind protocolul de inspecție

• Inspecție vizuală : Verificări zilnice pentru deteriorarea capacului, îndoire sau mișcare de cuplare.
• Testare de presiune : Testare hidrostatică anuală la 150% presiune de lucru pentru furtunuri în serviciu continuu.
• Continuitate electrică : Testare pentru furtunurile conducătoare anuale în aplicațiile de descărcare statică.
• Documentare : Men procurați înregistrările de service, inclusiv datele de instalare, orele de funcționare și efectuarea inspecției.

Întrebări frecvente (FAQ)

Care este presiunea maximă de lucru pentru fracturarea furtunului TPU?
Presiunile de lucru variază de la 145 la 650 psi. Evaluarea specifică depinde de diametrul furtunului și de configurația armaturii. Verificați întotdeauna valorile de presiune cu documentația producătorului și selectați furtunuri cu un factor de siguranță minim 3:1 în raportul cu presiunea maximă de funcționare a sistemului.

Cum se compară TPU cu cauciucul pentru aplicații cu furtunuri de fracturare?
TPU oferă avantaje semnificative în reducerea greutății (cu aproximativ 30-40% mai ușor), flexibilitate cretă (răză de îndoire mai mică), performanță anti-îmbătrânire și rezistență superioară la abraziune. Furtunurile din cauciuc oferă de obicei o performanță mai bună la temperatură înaltă peste 85°C și un cost inițial mai mic. Selecția depinde de cerințele operaționale specifice, inclusiv de expunere a temperaturii, frecvența de manipulare și condițiile de mediu.

Ce certificări ar trebui să solicite furnizorii de furtunuri de fracturare?
Toate furtunurile trebuie să fie furnizate cu rapoarte de testare a materialelor, certificat de testare a presiunii și documentație completă de trasabilitate.

Care este durata de viață tipică a unui furtun TPU care se fracturează?
Durata de viață variază semnificativă în funcție de condițiile de funcționare, frecvența ciclului de presiune și de manipulare. În operațiunile de fracturare continuă, furtunurile TPU asigură de obicei 5 ~ 6 ani de funcționare înainte de înlocuire. Protocoalele adecvate de depozitare, manipulare și inspecție prelungesc durata de viață. Instalațiile ar trebui să stabilească programele de înlocuire pe baza constatărilor inspecției vizuale și a rezultatelor testelor de presiune, mai degrabă decât timpul calendaristic.

Referințe

• Institutul American de Petrol. (2022). Specificația API 7K: Echipamente de foraj și de întreținere a puțurilor. Ediția a 6-a.
• Organizația Internațională pentru Standardizare. (2020). ISO 18752:2020 - Furtunuri și ansambluri de furtun din cauciuc și plastic - Încercare la impuls hidraulic.
• Societatea Inginerilor Auto. (2021). SAE J517: Furtun standard hidraulic.
• Societatea Americană pentru Testare și Materiale. (2023). ASTM D412: Metode de testare standard pentru cauciuc vulcanizat și elastomeri termoplastici - tensiune.
• Asociația Națională a Inginerilor de Coroziune. (2022). NACE SP0177: Atenuarea efectelor curentului alternativ și fulgerului asupra structurilor metalice și sistemelor de control al coroziunii.
• Journal of Petroleum Technology. (2023). „Avansuri în tehnologia furtunurilor de înaltă presiune pentru operațiunile de fracturare hidraulică”. Vol. 75, numărul 8, paginile 42-48.
•
