Ce este un furtun de fracturare și de petrol?

În lumea cu mize mari a explorării și producției de petrol și gaze, fiecare componentă a lanțului de transfer al fluidelor este esențială. Printre acestea, furtunul umil este orice altceva decât simplu; este o linie de salvare proiectată cu precizie, care rezistă la condițiile de pedeapsă pentru a menține operațiunile să curgă siguranța și eficienta. A Fracturare și furtun petrolier este un echipament special conceput pentru a transporta o varietate de medii agresive - de la fluid de fracturare de înaltă presiune și noroi abraziv de foraj la apă produsă și țiței - sub presiuni extreme, temperaturi și solicitări dinamice. Defecțiunea unui singur furtun duce la timp de nefuncționare costisitoare, incidente de mediu și pericole severe de siguranță. Îngerea ingineriei din spatele acestor furtunuri, de la construcția lor robustă până la standardele riguroase pe care trebuie să le îndeplinească, este esențială pentru ingineri, specialiști în activități și operatorii de teren. ghid aprofundează în anatomia acestor componente vitale, explicând cheia Specificații furtunuri de înaltă presiune , importanța Certificare API 7K frac furtun , și rolul lui furtun de fracturare armat cu sarma de otel desene. Vom oferi, de asemenea, îndrumări practice cu privire la aplicațiile critice de domeniu, cum ar fi să știi când să programăm un înlocuirea furtunului pompei de noroi pentru câmp petrolier și cum să selectezi corect furtun de evacuare a câmpului petrolier pentru transferul apei operațiuni. Combinând cunoștințele tehnice profunde cu caracterul practic la nivel de teren, acest articol servește ca sau resursă cuprinzătoare pentru oricine responsabil cu specificarea, întreținerea sau operarea acestor esențiale active.

Anatomia unui furtun Frac de înaltă performanță

Reziliența extraordinară a unui furtun de fractură de calitate nu este un accident; este rezultatul unei construcții meticulos stratificat în care fiecare strat îndeplinește o funcție distinctă și vitală. În esență, designul trebuie să echilibreze cerințele aparent contradictorii: rezistență imensă cu flexibilitate, rezistență chimică cu toleranță la abraziune și longevitate cu greutate gestionabilă. This abordare cu mai multe straturi începe cu tubul sau căptușeala, cel mai interior strat în contact direct cu fluidul transportat. Este de obicei fabricat din cauciuc sintetic sau compuși poliuretani termoplastici specializați, formulări pentru a rezista degradării din cauza substanțelor chimice, acizilor și agenților de susținere găsiți în fluidele de fracturare. În jurul acestei căptușeli se află stratul de armare, adevărată coloană vertebrală a furtunului care determină capacitatea de a suporta presiunea. Aici este locul furtun de fracturare armat cu sarma de otel se distinge, utilizând mai multe spirale sau împletituri de sârmă de oțel de înaltă rezistență pentru a conține presiuni interne extreme și pentru a rezista oboselii pulsatorii ale ciclurilor pompei. În cele din urmă, stratul de acoperire acționează ca prima linie de apărare împotriva mediului extern. Este proiectat pentru a fi excepțional de dur, rezistent la intemperii, ozon, radiații UV, ulei și abraziune fizică a tragerii pe teren accidentat, asigurând integritatea armaturii critice de desubt.

• Căptușeala interioară: Fabricat din compuși rezistenți la ulei, rezistenți la abraziune precum NBR, HNBR sau poliuretan pentru a proteja împotriva chimiei interne a fluidelor.
• Stratul de armare: Sârmă de oțel de înaltă rezistență înfășurată elicoidal sau împletit în mai multe straturi pentru a oferi presiune maximă de spargere și rezistență la oboseală la impuls.
• Husa de protectie: Un strat exterior robust, rezistent la intemperii, adesea realizat din cauciuc sintetic precum CR sau CSM, conceput pentru a rezista abuzului pe teren.
• Fitinguri de capăt: Flanșe din oțel forjat sau fitinguri filetate atașate în siguranță prin presărare sau sertizare pentru a forma un ansamblu rezistent la scurgeri, de înaltă integritate.

Decodificarea parametrilor cheie de performanță: Specificațiile furtunului Frac de înaltă presiune

Alegerea furtunului corect necesită o înțelegere aprofundată a acestuia Specificații furtunuri de înaltă presiune . Aceste valori publicate nu sunt doar numere; sunt o garanție a limitelor de performanță în condiții definite. Cea mai critică specificație este presiunea de lucru (WP), presiunea continuă maximă pe care furtunul este proiectat să o gestioneze în siguranță. La fel de importantă este presiunea minimă de spargere (MBP), care este de obicei un multiplu al WP (de exemplu, 4:1), reprezentând punctul final de defecțiune. Presiunea de testare (TP) este presiunea aplicată în timpul testării de verificare din fabrică, de obicei peste WP, dar sub MBP. Alte specificații vitale includ diametrul interior (ID), care afectează debitul și căderea de presiune; răză de îndoire, indicând cât de strâns poate fi îndoit furtunul fără a îndoi sau a deteriora armaturile; și intervalul de temperatură atât pentru mediu, cât și pentru mediu ambiant. Potrivirea exactă a acestor specificații cu puterea pompei dumneavoastră, cu proprietățile fluidului și cu aspectul amplasamentului este fundamentală pentru funcționarea sigură și fiabilă.

Aplicații critice și ghid de înlocuire

Excelența teoretică a unui furtun este dovedită în aplicarea sa practică. Două dintre cele mai solicitante și comune utilizări în domeniu evidențiază diferite aspecte ale performanței furtunului și ale managementului ciclului de viață. Pe partea de înaltă presiune, furtunurile conectate la pompele de noroi și pompele frac sunt arterele operației, care manipulează fluide abrazive, de înaltă presiune. Pe partea de volum mare, furtunurile de refulare pentru transferul apei gestionează debitele masive necesare pentru operațiunile de fracturare și manipularea fluidelor, unde presiunea poate fi mai mică, dar durabilitatea și eficiența debitului sunt cheia.

Sisteme de pompe de noroi: ritmul inimii forajului

Furtunurile pompelor de noroi funcționează într-unul dintre cele mai dureroase medii, expuse constant la pulsații de înaltă presiune și la noroi abraziv de foraj. Știind când să execute un înlocuirea furtunului pompei de noroi pentru câmp petrolier este o abilitate critică care echilibrează siguranța cu economia operațională. Așteptarea unui eșec catastrofal nu este niciodată o opțiune. Indicatorii cheie pentru înlocuire includ fisuri vizibile sau abraziune severă pe capac care expune firele de armare, bombare sau umflare localizată care indică separarea stratului intern, scurgeri semnificative și persistente la fitinguri sau un furtun care și-a depășit durata de viață recomandată pe baza ciclurilor de presiune. Implementarea unui program proactiv de înlocuire bazat pe orele de funcționare și inspecții reglementate și documentate este mult mai eficientă din punct de vedere al costurilor decât față de timpi neplanificați.

Transferul apei și manipularea fluidelor: gestionarea volumului mari

Pentru operațiuni cum ar fi furnizarea de apă la amestecatoarele fracționate sau transferul apei produse, este adesea folosit un alt profil de furtun. An furtun de evacuare a câmpului petrolier pentru transferul apei este proiectat pentru a optimiza pentru diametru interior mare, rezistență scăzută la curgere și duritate excepțională împotriva târârii și strivirii. Deși este încă robustă, armătura sa poate utiliza straturi textile de înaltă rezistență, cum ar fi poliesterul sau aramidul, în loc de, sau în combinație cu, sârmă de oțel mai ușoară, creând un furtun mai flexibil și uneori mai ușor, potrivit pentru utilizarea pe distanțe lungi. Specificațiile cheie aici se concentrează pe ID pentru debit, capacitatea de aspirație (dacă este utilizată la admisia pompei) și rezistența excepțională la abraziune pentru capac.

Întrebări frecvente

Cât de des trebuie înlocuit un furtun de înaltă presiune?

Nu există un răspuns unic bazat pe timp, deoarece frecvența de înlocuire depinde de ciclurile de presiune de funcționare, de abrazibilitatea fluidului și de condițiile de mediu. Cea mai bună practică este să urmați un program de întreținere bazat pe condiție. Furtunurile trebuie să înlocuiți imediat dacă inspecția relevă orice deteriorare a capacului care expun armaturi, umflături, tăieturi adânci sau cauciuc întărit/crăpat. În plus, producătorii oferă adesea o durată de viață recomandată bazată pe presiunea maximă de lucru și ciclurile de impuls. Înlocuirea proactivă a fururilor ca parte a unui plan de întreținere programat, informații despre îndrumările producătorului și de înregistrările riguroase de inspecție, este mult mai sigură și mai economică decât reacția la o defecțiune.

Ce înseamnă „factor de siguranță 4:1” pe un furtun?

Factorul de siguranță 4:1 (sau un raport similar, cum ar fi 3:1 sau 5:1) este un principiu critic de proiectare. Înseamnă că presiunea minimă de rupere a furtunului (MBP) este de patru ori mai mare decât presiunea sa nominală de lucru (WP). De exemplu, un furtun WP de 10.000 PSI ar avea un MBP de cel puțin 40.000 PSI. This marjă mare determină vârfurile de presiune, potențiala subevaluare a presiunii sistemului, oboseala materialului în timp și solicitările neprevăzute. Este un tampon fundamental de siguranță. La evaluare Specificații furtunuri de înaltă presiune , un factor de siguranță mai mare indică, în general, un produs mai robust și mai conservator.

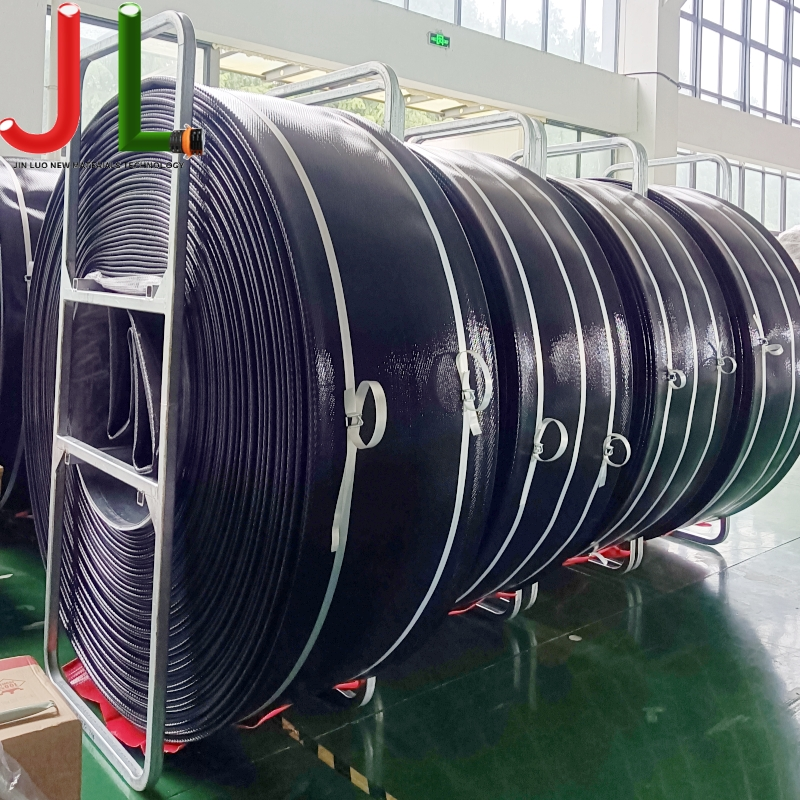

Care este diferența dintre un furtun „layflat” și un furtun standard de cauciuc pentru transferul apei?

Un furtun de descărcare standard din cauciuc este de obicei rotund și resurse menține forma atunci când este gol, adesea cu sârmă spirală pentru a preveni prăbușirea sub aspirație. Un furtun plat, adesea folosit ca un furtun de evacuare a câmpului petrolier pentru transferul apei , este conceput pentru a fi flexibil și aplatiza complet atunci când este gol, făcând mult mai ușor de rulat, transport și depozitat pe lungimi lungi. Furtunurile Layflat sunt de obicei fabricate din PVC sau țesături acoperite cu poliuretan. Sunt excelente pentru liniile de apă temporare cu volum mare deasupra solului, dar au, în general, niveluri de presiune mai scăzute și o rezistență mai mică la abraziune decât un furtun de descărcare rotund de cauciuc de mare rezistență, unui serviciu mai permanent sau mai robust.
