Înțelegerea furtunurilor de evacuare

1. Ce sunt furtunurile de evacuare?

Furtunuri de refulare sunt tuburi flexibile concepute pentru a transporta lichide, semi-solide sau gaze dintr-o locație în alta sub presiune. Spre deosebire de furtunurile de aspirație (care trag materialul), furtunuri de refulare sunt construite pentru a rezista presiunii interne, făcându-le esențiale în industriile în care sunt necesare flux controlat și transfer direcțional.

Funcțiile primare ale furtunurilor de refulare

• Transfer material: Mutați apa, substanțele chimice, nămolul sau solidele abrazive.
• Manipularea presiunii: Proiectat pentru a rezista forțelor de pompare fără a se prăbuși.
• Durabilitate: Rezistent la uzură, îndoire și factori de mediu.

Industrii cheie care utilizează furtunuri de descărcare

Furtun de descărcare vs. furtun de aspirație: diferențe cheie

Parametrii de bază pentru identificarea furtunurilor de descărcare

• Diametrul interior (ID): Variază de la ½ inch la 12 inci, în funcție de nevoile de debit.
• Evaluarea presiunii: Măsurat în PSI/bar (de exemplu, 150 PSI pentru transferul standard de apă).
• Interval de temperatură: Unele furtunuri suportă temperaturi între -40°F și 200°F (-40°C până la 93°C).
• Compatibilitate material: Cauciuc (rezistent la abraziune), PVC (ușor) sau compuși speciali (rezistenți la chimicale).

De ce sunt importante furtunurile de refulare
Capacitatea lor de a gestiona fluxul sub presiune face furtunuri de refulare critic în prevenirea scurgerilor, scurgerilor și timpilor de nefuncționare. Selectarea tipului potrivit asigură eficiență, siguranță și longevitate în medii solicitante.

2. Înțelegerea furtunurilor de evacuare: tipuri, aplicații și ghid de selecție

Tipuri de furtunuri de refulare

1. Furtunuri de descărcare din cauciuc

• Constructie: Armat cu stofa sau sarma de otel
• Interval de presiune: 150-300 PSI
• Interval de temperatură: -40°F până la 200°F (-40°C până la 93°C)
• Cel mai bun pentru: Aplicații pentru materiale abrazive, ulei și apă
• Avantaje: Flexibilitate excelentă, rezistent la îndoire, durabil

2. Furtunuri de evacuare din PVC

• Constructie: Material PVC cu armare spiralata
• Interval de presiune: 100-250 PSI
• Interval de temperatură: 32°F până la 140°F (0°C până la 60°C)
• Cel mai bun pentru: Transfer ușor de apă, aplicații chimice
• Avantaje: Ușoare, rezistente la coroziune, accesibile

3. Furtunuri de descărcare termoplastice

• Constructie: Mai multe straturi termoplastice
• Interval de presiune: 200-400 PSI
• Interval de temperatură: -60°F până la 275°F (-51°C până la 135°C)
• Cel mai bun pentru: Transfer chimic, aplicații de calitate alimentară
• Avantaje: Rezistent chimic, necontaminant

4. Furtunuri compozite/specifice materialului

• Tipuri de specialitate:
  • Furtunuri rezistente la substanțe chimice (căptușeală PTFE)
  • Furtunuri rezistente la abraziune (pereți foarte groși)
  • Furtunuri de calitate alimentară (materiale aprobate de FDA)
• Interval de presiune: Variază în funcție de construcție (150-600 PSI)
• Interval de temperatură: Variază în funcție de material

Aplicații ale furtunurilor de refulare

Ghid de alegere a furtunului de refulare

1. Considerații privind compatibilitatea materialelor

• Apa: Cauciuc standard sau PVC
• Uleiuri/Combustibili: Compuși de cauciuc rezistenti la ulei
• Acizi/alcaline: PTFE sau cauciuc special
• Suspensii abrazive: Cauciuc foarte gros cu căptușeală rezistentă la uzură

2. Cerințe de dimensiune și debit

• Ghid de selectare a diametrului:
  • 1-2" pentru aplicații cu volum redus
  • 3-6" pentru debit moderat
  • 8" pentru transfer de mare volum
• Debit: Potriviți dimensiunea furtunului la capacitatea pompei

3. Factori de presiune și temperatură

• Presiune de lucru: Depășiți întotdeauna presiunea sistemului cu 25%
• Presiune de spargere: Minimum 4x presiune de lucru
• Temperatura: Verificați că valoarea furtunului corespunde cu temperatura fluidului

4. Nevoi de întărire

• Sarcina standard: Un singur strat de material (150 PSI)
• Greutate: Mai multe straturi de material (300 PSI)
• Utilaj extra greu: Armătură din sârmă de oțel (400 PSI)

5. Flexibilitate vs. Rigiditate

• Flexibilitate ridicată: Necesar pentru mutarea echipamentelor
• Furtunuri mai rigide: Mai bine pentru aplicații de înaltă presiune

6. Terminați conexiunile

• Tipuri comune:
  • Fitinguri Camlock
  • Capetele filetate NPT
  • Conexiuni cu flanșe
• Sfat de selecție: Se potrivesc cu fitingurile existente ale echipamentelor

Tabel de comparație a performanței

Considerații speciale

• Conductivitate statică: Necesar pentru lichide inflamabile
• Rezistenta UV: Important pentru utilizare în aer liber
• Raza de curbare: Curbură minimă înainte de limitarea debitului
• Conformitate cu reglementările: NSF, FDA sau alte standarde industriale

3. Caracteristici cheie ale furtunurilor de evacuare de înaltă calitate

1. Specificații de performanță a presiunii

• Evaluarea presiunii de lucru:
  • Sarcina standard: 150-250 PSI
  • Grele duty: 250-400 PSI
  • Grad industrial: 400-600 PSI
• Marja de siguranță la presiunea de explozie:
  • Raport de siguranță minim 4:1 (presiunea de explozie față de presiunea de lucru)
  • Exemplu: furtunul de 300 PSI ar trebui să aibă o capacitate de explozie de 1200 PSI

2. Factori de durabilitate a materialului

3. Constructii de armare

• Întăriri standard:
  • Un singur strat textil (150-200 PSI)
  • Straturi textile duble (200-300 PSI)
  • Helix de sârmă de oțel (300-600 PSI)
• Comparație de întărire:
  • Material: Flexibilitate mai bună, greutate mai mică
  • Sârmă: Capacitate de presiune mai mare, rezistență la îndoire

4. Domenii de toleranță la temperatură

5. Caracteristici de eficiență a fluxului

• Design cu alezaj neted:
  • Pierdere minimă prin frecare (măsurată în cădere PSI la 100 de picioare)
  • Valori tipice: scădere de 2-5 PSI la debitul nominal
• Consistența diametrului interior:
  • Toleranță: ±3% din dimensiunea nominală
  • Previne restrictionarea fluxului la coturi

6. Certificari de siguranta

• Certificari critice:
  • NSF/ANSI 61 pentru apă potabilă
  • FDA 21 CFR pentru contactul cu alimente
  • ATEX pentru medii explozive
  • Listare UL pentru rezistența la foc

7. Comparația proprietăților fizice

8. Caracteristici speciale de performanță

• Disipator static: Rezistivitatea suprafeței <10^5 ohmi (pentru lichide inflamabile)
• Antimicrobian: Pentru aplicații alimentare/farmaceutice
• Nemarcat: Important pentru camerele curate
• Capacitate de plutire: Miez de spumă pentru aplicații marine

9. Standarde de testare de anduranță

• Evaluarea ciclului flexibil: Minim 50.000 de cicluri (ASTM D380)
• Testarea impulsurilor: 100.000 de cicluri de presiune (SAE J343)
• Testarea la abraziune: Minim 500 de cicluri (ISO 6945)

4. Sfaturi de întreținere și siguranță pentru furtunurile de descărcare

1. Ghid de depozitare adecvată

• Conditii ideale de pastrare:
  • Temperatura: 32°F to 100°F (0°C to 38°C)
  • Umiditate: Sub 65% RH
  • Evitați expunerea directă la lumina soarelui (degradare UV)
• Poziția de depozitare:
  • Așezați-vă plat sau atârnați vertical
  • Nu depozitați niciodată cu îndoituri sau îndoituri ascuțite
  • Raza minimă de îndoire: 10x diametrul furtunului

2. Lista de verificare a inspecției de rutină

3. Proceduri de curățare în funcție de aplicație

• Apă/Ape uzate: Clătiți cu apă curată la o presiune de lucru de 1,5x
• Transfer chimic: Clătire triplă cu solvent compatibil
• Ulei/combustibil: Purjați cu soluție de detergent (pH 7-9)
• Suspensie/solide: Curăţare cu periaj mecanic cu jet de aer

4. Protocol de testare a presiunii

• Frecvență: Trimestrial pentru utilizare continuă
• Metoda de testare: Test hidrostatic la 1,5x presiune de lucru
• Durata: 30 de minute minim
• Criterii de acceptare: Cădere de presiune <2%, fără scurgeri vizibile

5. Parametrii de manipulare de siguranță

6. Cele mai bune practici operaționale

• Instalare:
  • Mențineți raza de curbură de minim 5x diametru
  • Utilizați suporturi adecvate la fiecare 3-5 picioare
• Operare:
  • Evitați creșterile bruște de presiune (>10% PSI/sec)
  • Viteza maximă de curgere: 20 ft/sec pentru lichide
• Oprire:
  • Reducerea treptată a presiunii
  • Drenaj complet înainte de depozitare

7. Considerații speciale pentru produsele Jiangsu Jinluo

Dat Jiangsu Jinluo New Material Technology Co., Ltd's specializare în poliuretan și furtunuri industriale (2-16 inch diametre), rețineți următoarele aspecte specifice de întreținere:

• Furtunuri din poliuretan:
  • Rezistență chimică sporită, dar evitați acizii puternici
  • Rezistență superioară la abraziune (50% mai bună decât cauciucul standard)
  • Durata de pastrare: 5 ani (nefolosit in conditii corespunzatoare)
• Furtunuri cu diametru mare (8-16 inchi):
  • Necesită echipament specializat de curățare
  • Aveți nevoie de structuri de sprijin consolidate
  • Frecvența inspecției: Lunar pentru utilizare continuă

8. Tehnici de extindere a vieții

• Sistem de rotație: Alternați mai multe furtunuri în aplicații cu utilizare intensă
• Manșon de protecție: Adăugați apărătoare la abraziune la punctele de contact
• Întreținerea armăturii de capăt: Ungerea/inspecția anuală a filetului
• Ciclul de presiune: Creșteți/scădeți treptat presiunea

9. Eliminare și reciclare

• Semne de sfârșit de viață:
  • Propagarea fisurilor >30% lungime
  • Scăderea presiunii nominale >25%
  • Deformare permanentă >5% diametru
• Conformitatea mediului:
  • Separați după tipul de material (cauciuc/PVC/TPU)
  • Urmați reglementările locale pentru eliminarea furtunurilor industriale

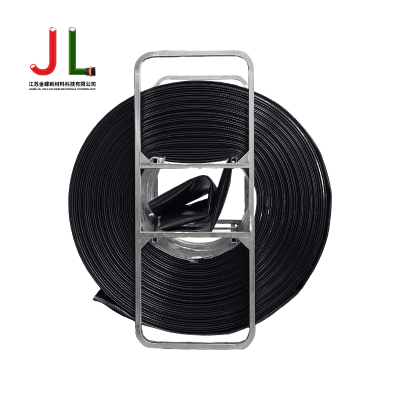

Furtun de presiune din poliuretan de rezistență Jinluo - țeavă plată flexibilă TPU armat
