Furtun de transfer de apă pentru câmp petrolier: Furtun Frac și Ghid de înaltă presiune

Furtun de transfer de apă pentru operațiunile pe câmpuri petroliere

Furtunul de transfer al apei pentru zăcămintele petroliere există pentru a rezolva o problemă foarte specifică: deplasarea rapidă a unor cantități mari de apă pe un teren care nu are o infrastructură fixă de conducte și apoi împachetarea furtunului și mutarea din nou odată ce șantierul se schimbă. Acesta este motivul pentru care furtunul de transfer al apei din câmpul petrolier arată atât de diferit de conducta rigidă utilizată în instalațiile permanente - trebuie să se plieze, să se încarce pe un camion sau pe un mulinet și să fie redistribuit în câteva ore și nu în zile.

În practică, această categorie de furtunuri acoperă mai multe utilizări distincte în cadrul unui singur proiect de zăcăminte petrolieră: mutarea apei proaspete într-o platformă de puț înainte de o lucrare de fracturare, transferul apei produse sau de retur la depozitare sau eliminare și furnizarea de linii temporare de alimentare între sursele de apă și echipamentele de amestecare. Fiecare dintre aceste utilizări are cerințe de presiune și volum ușor diferite, dar împărtășesc aceeași cerere de bază pentru un furtun care poate fi așezat rapid, poate ține terenul accidentat și poate fi recuperat fără deteriorare pentru reutilizare pe următorul tampon.

De ce furtunul de transfer al apei din poliuretan a devenit standardul

Furtunul de transfer al apei din poliuretan a înlocuit în mare măsură furtunurile vechi de cauciuc și PVC în aplicațiile pe câmpuri petroliere, deoarece TPU (poliuretanul termoplastic) oferă o combinație de proprietăți greu de egalat: rezistență ridicată la tracțiune în raport cu greutatea, rezistență puternică la abraziune de la suprafețele de nisip și pietriș și performanță stabilă în timpul variațiilor de temperatură, de la condițiile obișnuite din câmpul petrolier până la iarna, de la condițiile obișnuite din câmpul de petrol până la iarnă.

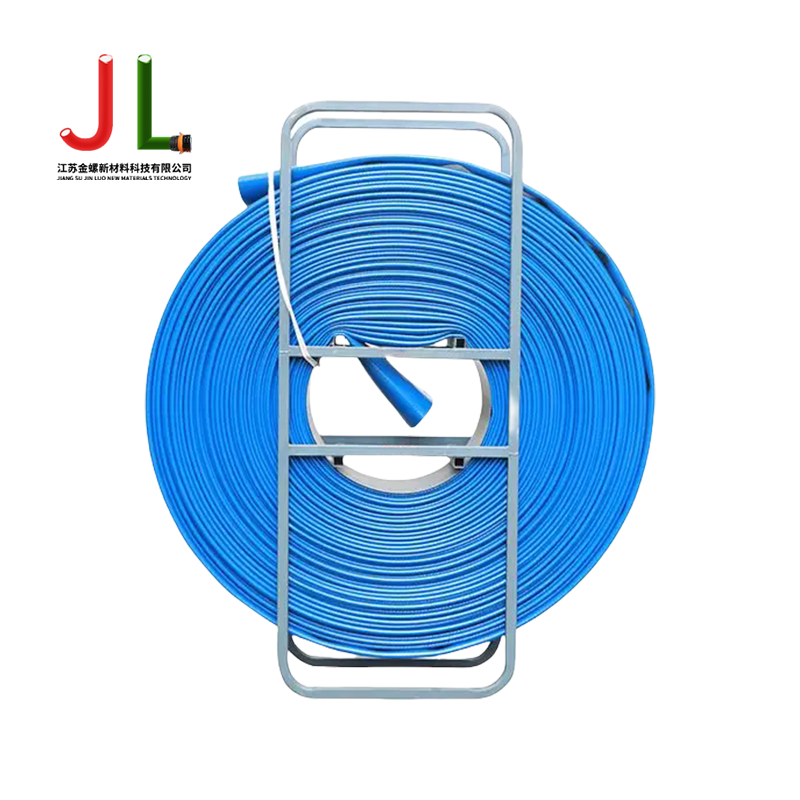

Un furtun tipic pentru câmp petrolier din poliuretan este construit cu o construcție coextrudată: o căptușeală interioară TPU în contact cu fluidul, un strat de armare țesut (de obicei poliester de înaltă tenacitate) care suportă sarcina de presiune și un capac exterior din TPU care preia abraziunea de la tragerea peste tampon. Această structură stratificată este cea care permite furtunului să se plieze complet plat pentru transport și depozitare, apoi să se rotunjească la pas maxim odată ce pompa funcționează. În comparație cu țeava de oțel sau țeava de polietilenă rigidă, un furtun de poliuretan cu diametru echivalent poate fi încărcat, descărcat și așezat de un echipaj mai mic într-o fracțiune de timp.

Cerințe de presiune pentru furtunul de fracturare hidraulică și furtunul Frac

Furtunul hidraulic de fracturare se află la capătul mai solicitant al categoriei de furtunuri pentru câmpuri petroliere. În timp ce liniile de transfer de apă de joasă presiune care alimentează un tampon de fracturare sunt de obicei clasificate în gama celor mai multe furtunuri layflat standard, furtunul de fracturare utilizat mai aproape de pompă și de capul puțului poate fi expus la o presiune mult mai mare și mai rapidă, un factor care contează la fel de mult ca și numărul de vârf în sine, deoarece ciclurile repetate ale presiunii obosesc întărirea presiunii mai mult decât stratul de întărire.

Datorită acestui comportament de ciclism, specificațiile furtunurilor de rupere menționează de obicei atât o presiune de lucru, cât și o evaluare separată la oboseală sau ciclu de viață, iar cumpărătorii care evaluează furnizorii ar trebui să întrebe despre ambele, mai degrabă decât despre presiunea de lucru. Calitatea armăturii - tipul fibrei, densitatea țesăturii și cât de bine se leagă stratul de armare de straturile TPU interioare și exterioare în timpul coextrudării - are un efect direct asupra numărului de cicluri de presiune pe care un furtun poate rezista înainte ca performanța să se degradeze.

• Presiune de lucru: presiunea pe care furtunul trebuie să o suporte continuu în timpul funcționării normale.
• Presiune de spargere: pragul de defecțiune, de obicei de câteva ori presiunea de lucru ca marjă de siguranță.
• Evaluarea oboselii ciclului: cum funcționează furtunul în cazul presurizării și depresurizării repetate, ceea ce este relevant în special pentru fracții și secțiunile de furtun adiacente pompei.

Înaltă presiune Furtun petrolier : Potrivirea evaluărilor la job

Nu orice furtun de pe un șantier petrolier trebuie să fie evaluat pentru presiunea maximă, iar specificarea furtunului de înaltă presiune pentru zăcământul petrolier unde ar face o linie de transfer de apă la presiune standard adaugă pur și simplu costuri și greutate inutile. Abordarea practică constă în cartografierea zonei de presiune a amplasamentului - de la liniile de alimentare cu apă dulce de joasă presiune, prin secțiunile de transfer de presiune medie, până la liniile de înaltă presiune cele mai apropiate de echipamentele de pompare - și selectarea diametrului furtunului și a presiunii nominale pentru fiecare zonă separat.

Supraspecificarea fiecărei linii de pe șantier la cea mai mare presiune nominală disponibilă nu este o scurtătură către siguranță - de obicei înseamnă doar un furtun mai greu și mai scump în secțiunile în care nu este necesar, în timp ce punctul slab real al unui sistem este adesea cuplajul sau conexiunea, mai degrabă decât corpul furtunului în sine.

Furtunuri industriale pentru petrol și gaze: dincolo de transferul apei

Furtunurile industriale pentru petrol și gaze acoperă un set mai larg de sarcini decât transferul de apă singur, chiar dacă manipularea apei este de obicei aplicația cu cel mai mare volum în funcție de lungimea furtunului utilizat. Aplicațiile de furtunuri de petrol și gaze pe un loc obișnuit pot include manipularea apei produse, transfer temporar de combustibil pentru generatoarele și echipamentele de șantier, transferul noroiului și nămolului în timpul operațiunilor de foraj și deshidratarea zonelor joase din jurul unui tampon pe vreme umedă.

Fiecare dintre aceste utilizări impune cerințe diferite asupra căptușelii interioare, în special, deoarece compatibilitatea chimică dintre fluidul manipulat și materialul căptușelii este cea care determină durata de viață mai mult decât evaluarea presiunii. O căptușeală potrivită pentru transferul de apă proaspătă nu este potrivită automat pentru manipularea apei produse cu salinitate mai mare sau urme de hidrocarburi, așa că merită să confirmați compatibilitatea fluidului cu un furnizor înainte de a presupune că o specificație a furtunului va îndeplini fiecare rol pe șantier.

Aplicații pentru furtunuri de foraj

Aplicațiile furtunurilor de foraj diferă de categoriile de transfer de apă și fracturare prin faptul că furtunul manipulează adesea apa utilizată pentru a susține operațiunile active de foraj, mai degrabă decât fluidul de fracturare sub presiune ciclică ridicată - gândiți-vă la alimentarea cu apă a instalației, suprimarea prafului și drenajul temporar în jurul locului de foraj. Fiabilitatea volumului și a debitului continuu tind să conteze mai mult aici decât evaluarea presiunii de vârf, deoarece o întrerupere a alimentării cu apă a instalației poate întârzia direct operațiunile de foraj.

Deoarece locurile de foraj sunt deseori mutate pe măsură ce tampoanele sunt dezvoltate succesiv, greutatea furtunului și ușurința redistribuirii au o importanță deosebită în decizia de selecție. Un furtun plat din poliuretan pe care un echipaj mic îl poate încărca, transporta și reașeza într-un schimb are un avantaj operațional real față de alternativele de cauciuc mai grele sau de țevi rigide în acest rol specific, chiar și acolo unde cerințele de presiune în sine sunt relativ modeste.

Ghid de selecție a furtunurilor pentru câmp petrolier

Selectarea furtunului potrivit pentru o aplicație pe câmp petrolier se rezumă la o scurtă listă de întrebări, rezolvate în ordine, mai degrabă decât pornind de la diametru sau preț.

1. Ce fluid este manipulat și căptușeala interioară a confirmat compatibilitatea chimică cu acesta - apa dulce, apa produsă și fluidul de foraj au fiecare cerințe diferite asupra căptușelii.
2. Care este presiunea reală de lucru a zonei pe care o va servi această secțiune a furtunului și trebuie să reziste la cicluri repetate de presiune, ca în cazul liniilor adiacente frac, sau la un debit constant ca în cazul transferului de apă.
3. În ce condiții de sol va fi târât sau așezat furtunul și, ca rezultat, capacul exterior are nevoie de rezistență suplimentară la abraziune.
4. Cât de des va fi mutat furtunul și greutatea și compatibilitatea cu bobina contează mai mult decât ar fi pentru o linie semipermanentă.
5. Ce diametru asigură debitul necesar fără a supradimensiona linia și a adăuga greutate și costuri inutile.

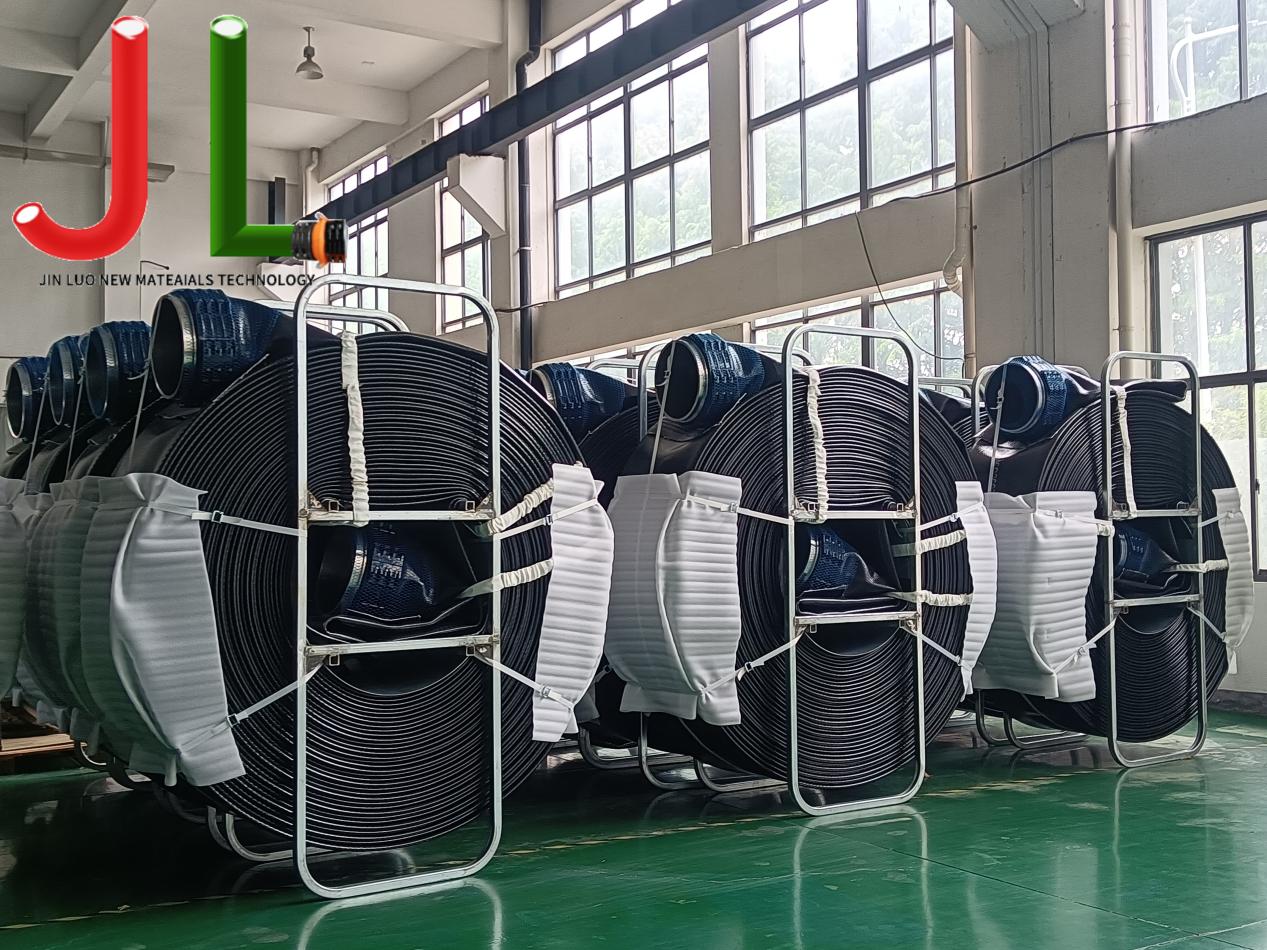

Jinluo produce furtun plat din poliuretan în această gamă de roluri pe câmpuri petroliere, de la transferul de apă dulce până la alimentarea cu apă de fracturare, cu calibre de la 2 la 16 inci și lungimi personalizabile pentru diferite structuri ale site-ului. Lucrul cu tipul de fluid, zona de presiune și condițiile de sol înainte de finalizarea unei comenzi este, în general, o cale mai fiabilă către specificația corectă decât utilizarea implicită a furtunului cu cel mai înalt nivel disponibil, iar majoritatea furnizorilor, inclusiv Jinluo, vă pot sfătui cu privire la combinația de armătură și material de acoperire care se potrivește condițiilor specifice unui site.
