Furtunuri plate pentru gaz: construcție, evaluări de presiune și aplicații

Ce Furtunuri plate pentru gaz Sunt și unde sunt folosite

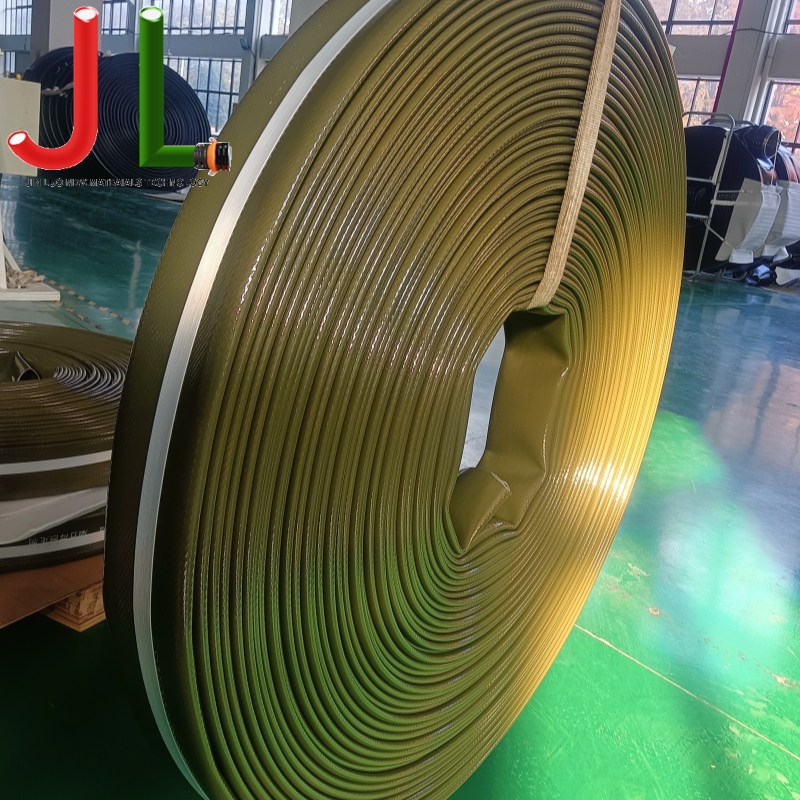

Furtunurile plate pentru gaz sunt conducte flexibile, pliabile, concepute pentru a transporta medii gazoase - inclusiv GPL, gaz natural, aer comprimat și gaze de proces industrial - sub presiune controlată. Spre deosebire de conductele rigide, acestea se prăbușesc plat atunci când sunt goale, permițând depozitare compactă, implementare rapidă și înlocuire simplă pe teren. Depozitarea lor cu profil plat este avantajul practic definitoriu : o bobină de 100 de metri de furtun plat ocupă o fracțiune din spațiul necesar unui ansamblu echivalent de furtun cu orificiu rotund, făcându-le o alegere preferată oriunde contează portabilitatea și viteza de desfășurare.

Domeniile de aplicare primare includ linii temporare de alimentare cu gaz pe șantierele de construcții și minerit, conexiuni de urgență în poduri în timpul întreținerii conductelor, distribuția de gaze agricole (în special GPL pentru uscarea și încălzirea culturilor), instalații portabile de generare a energiei și sisteme de reticulare a gazelor pentru evenimente sau festivaluri. În fiecare caz, furtunul trebuie să mențină integritatea etanșă la gaz la diferite presiuni, temperaturi și condiții de manipulare - cerințe care conduc la deciziile de specificații prezentate mai jos.

Construcție: Cum este construit un furtun plat de gaz

Furtunurile de gaz sunt structuri compozite, iar fiecare strat îndeplinește o funcție distinctă. Înțelegerea construcției îi ajută pe cumpărători să evalueze dacă un anumit produs este cu adevărat potrivit pentru serviciul de gaz sau este un furtun de evacuare a apei reutilizat - o distincție care are consecințe reale de siguranță.

Tub interior

Căptușeala interioară este suprafața de contact cu gazul și trebuie să fie compatibilă chimic cu gazul specific care este transportat. Poliuretan termoplastic (TPU) este alegerea standard pentru serviciul de GPL și hidrocarburi datorită permeabilității sale scăzute la gazele nepolare și rezistenței la umflarea hidrocarburilor. Căptușelile EPDM sunt utilizate pentru gaze naturale și aer comprimat unde este necesară și rezistența la ozon. Neoprenul (CR) oferă o cale de mijloc pentru aplicațiile cu servicii mixte. Rata de permeare – volumul de gaz care difuzează prin peretele căptușelii pe unitate de suprafață pe unitatea de timp – este un parametru cheie de specificație și ar trebui confirmat în raport cu standardul de gaz relevant, neprevăzut din datele generale ale compusului de cauciuc.

Întărire

Unul sau mai multe straturi de țesătură din poliester sau nailon de înaltă tenacitate asigură capacitatea de susținere a presiunii a furtunului și conferă secțiunii transversale plane caracteristice layflat atunci când este gol. Unghiul de țesătură și greutatea țesăturii determină atât plafonul presiunii de lucru, cât și tendința furtunului de a se aplatiza fără probleme, fără a se îndoi. Firele antistatice sunt țesute în stratul de armare pe furtunurile destinate serviciului cu gaze inflamabile, disipând încărcătura electrostatică care s-ar putea acumula din fluxul de gaz și ar putea crea o sursă de aprindere - o cerință impusă de majoritatea standardelor de furtunuri de gaz la nivel global.

Capac exterior

Învelișul extern protejează armătura de degradarea UV, atacul de ozon, abraziunea împotriva suprafețelor solului și daune mecanice. Pentru serviciul de gaz în aer liber, capacele stabilizate la UV sunt esențiale - cauciucul neprotejat se degradează rapid sub expunerea susținută la soare, ceea ce duce la fisurarea suprafeței care se poate propaga spre interior, spre armătură. Deci stratul nostru exterior folosește TPU. Capacele sunt de obicei colorate pentru a indica tipul de service: galbenul este codul de culoare recunoscut la nivel internațional pentru furtunurile de gaz în majoritatea piețelor, deși standardele locale variază și ar trebui să fie întotdeauna confirmate.

Evaluări de presiune și intervale de temperatură de lucru

Un factor minim de siguranță de 4:1 de explozie la presiunea de lucru este cerința de bază pentru majoritatea standardelor de furtunuri de gaz. Pentru serviciul cu gaze inflamabile, unele standarde necesită un raport de 5:1. Cumpărătorii ar trebui să solicite documentația completă a testului de spargere – nu doar presiunea nominală de lucru – atunci când evaluează furnizorii, deoarece presiunea de spargere este dovada principală a calității reale a construcției.

Standarde aplicabile și cerințe de certificare

Furtunurile plate cu gaz sunt supuse unor cerințe de certificare mult mai riguroase decât furtunurile de apă echivalente. Mediul gazos introduce riscuri de permeație, inflamabilitate și aprindere electrostatică care necesită validarea formală de la terți, nu doar afirmațiile specificațiilor producătorului.

• EN 1762 (Europa): Standardul european principal pentru furtunuri de cauciuc și ansambluri de furtunuri pentru GPL în fază de vapori și lichid. Specifică ratele de penetrare, rezistența electrică, presiunea de explozie, ciclul de impuls și cerințele de flexibilitate la temperatură scăzută. Marcajul CE conform Directivei privind echipamentele sub presiune (PED 2014/68/UE) este necesar pentru furtunurile utilizate în sistemele de gaz peste anumite praguri de presiune.
• ISO 2928: Acoperă furtunurile de cauciuc pentru GPL în faze lichide și gazoase, oferind o metodologie de testare recunoscută la nivel internațional, care stă la baza multor standarde naționale din afara Europei.
• AS/NZS 1869 (Australia/Noua Zeelandă): Obliga cerințe specifice de conductivitate electrică, limite de permeabilitate și criterii de performanță mecanică pentru ansamblurile de furtunuri GPL utilizate în regiune. Proprietățile antistatice sunt testate atât la corpul furtunului, cât și la interfața de cuplare.
• ATEX / IECEx: În cazul în care furtunurile plate cu gaz sunt instalate în zone clasificate periculoase - inclusiv multe medii petrochimice, miniere și offshore - conformitatea ATEX (UE) sau IECEx (internațională) pentru ansamblul complet de furtunuri, inclusiv fitingurile de capăt, este obligatorie pentru a preveni aprinderea electrostatică.

Solicitați întotdeauna numărul efectiv al certificatului de testare și organismul emitent , nu o copie a documentului standard. Certificatele trebuie să identifice construcția specifică a furtunului testată, nu o familie de produse generice și ar trebui să fie în perioada de valabilitate a certificării.

Compatibilitate cu armături de capăt și cuplaje

Interfața de cuplare este cea mai frecventă origine a scurgerilor de gaz în sistemele de furtun plat. Un corp de furtun certificat, asociat cu un fiting neconform sau asamblat incorect, nu oferă nicio asigurare semnificativă a siguranței. Considerente cheie pentru alegerea fitingurilor:

• Compatibilitate material: Alama este materialul standard de montaj pentru GPL și gaze naturale. Fitingurile din aliaj de aluminiu sunt utilizate acolo unde greutatea este o prioritate, dar trebuie să fie confirmate fără conținut de cupru peste 70%, ceea ce riscă formarea de acetilidă cu gazele care conțin acetilenă. Fitingurile din oțel inoxidabil se potrivesc mediilor corozive.
• Ansamblu sert vs. tip clemă: Fitingurile sertizate din fabrică mențin o aderență radială uniformă și o geometrie consistentă a etanșării cu gaz. Fitingurile de clemă asamblate pe teren introduc variabilitate — strângerea excesivă deformează capătul furtunului; strângerea insuficientă permite micro-scurgeri. Pentru serviciul cu gaz sub presiune, ansamblurile sertizate sunt standardul profesional.
• Continuitate electrică prin cuplaj: Furtunurile antistatice necesită menținerea unei legături electrice prin racordul la echipamentul conectat. Confirmați că proiectarea cuplajului asigură contact metal-metal sau că este specificată o curea de împământare separată, acolo unde este cerut de standardul aplicabil.
• Standard de filet și evaluarea presiunii: Formele de filet BSP, NPT și metrice sunt toate utilizate în mod obișnuit. Amestecarea standardelor de filet este o cauză documentată a filetului încrucișat și a scurgerilor ulterioare. Confirmați forma filetului utilizat pe echipamentul conectat înainte de a specifica fitingurile de la capătul furtunului.

Instalare, inspecție și managementul duratei de viață

Furtunurile plate cu gaz necesită protocoale de inspecție și înlocuire mai disciplinate decât furtunurile de apă echivalente. Consecințele degradării nedetectate sunt considerabil mai grave, iar deteriorarea compusului de cauciuc nu este întotdeauna vizibilă pe suprafața exterioară înainte ca permeația internă să crească la niveluri periculoase.

1. Respectați intervalele obligatorii de înlocuire. Majoritatea standardelor pentru furtunuri de gaz și a reglementărilor autorităților de gaze specifică durata de viață maximă, indiferent de starea aparentă - de obicei 5 ani de la data fabricatiei pentru furtunuri GPL, cu data de fabricație marcată pe corpul furtunului. Operarea dincolo de durata de viață declarată anulează certificarea și acoperirea de asigurare în majoritatea jurisdicțiilor.
2. Efectuați teste de scurgere înainte de utilizare. După conectare și înainte de curgerea gazului, presurizați ansamblul la presiunea de lucru și verificați toate îmbinările cu soluție de detectare a scurgerilor aprobată. Nu utilizați flacără deschisă sau apă cu săpun generic ca înlocuitor pentru fluidul de detectare calibrat.
3. Protejați de expunerea la UV și la ozon în timpul depozitării. Depozitați furtunurile spiralate într-un loc întunecat și uscat, departe de motoare electrice sau transformatoare, care generează ozon. Atacul UV și a ozonului accelerează crăparea capacului chiar și în furtunurile care nu au fost niciodată sub presiune.
4. Nu treceți niciodată peste margini ascuțite sau prin puncte de prindere. Furtunurile Layflat sunt mai susceptibile la deteriorarea localizată a capacului decât furtunurile cu găuri rotunde atunci când sunt târâte peste borduri, margini sau sub anvelopele vehiculului. Deteriorarea capacului nu compromite imediat etanșeitatea la gaz, dar accelerează degradarea armăturii și reduce marja de presiune de spargere.
5. Retrageți imediat după orice daune vizibile. Apariția veziculelor, delaminarea, îndoirea permanentă sau crăparea suprafeței sunt motive pentru scoaterea imediată din funcțiune. Nu încercați să reparați pe teren furtunurile de gaz; înlocuirea este singurul răspuns conform la daune fizice.
