Furtun TPU de fracturare și furtun de fracturare: Materiale, presiune și performanță pe câmp

Carcasa pentru TPU în aplicații cu furtunuri de fracturare

Fracturarea hidraulică impune condiții care elimină majoritatea materialelor pentru furtunuri de uz general într-o chestiune de cicluri de lucru. Nămolul încărcat cu agent de susținere care se deplasează cu viteză mare printr-un orificiu de furtun erodează rapid căptușelile de cauciuc; impulsurile de presiune generate de straturile de armare la oboseală care ciclează pompa triplex care nu au fost proiectate pentru încărcare cu impuls; iar cocktailul chimic de reductoare de frecare, biocide, inhibitori de calcar și etape acide degradează materialele cărora le lipsește o rezistență chimică largă. TPU supraviețuiește acestei combinații de tensiuni mai bine decât orice polimer alternativ în utilizarea actuală a câmpurilor petroliere.

Avantajul începe la nivel molecular. Structura bloc segmentată a poliuretanului termoplastic — alternarea domeniilor dure și moi — oferă o combinație de proprietăți pe care niciun elastomer monofazat nu o poate egala: rezistență la abraziune comparabilă cu materialele plastice de inginerie, recuperare elastică comparabilă cu cauciucul și rezistență chimică care se extinde peste hidrocarburile alifatice, acizii diluați și apa produsă cu salinitate ridicată. În testele de uzură controlată, Căptușelile interioare din TPU depășesc cauciucul nitrilic cu un factor de 4 până la 6 în condiții echivalente de șlam abraziv. Pe un agent de susținere ceramic de pompare cu cantități mari de completare la concentrații de peste 400 kg/m³, această diferență se traduce direct în numărul de etape pe care le supraviețuiește un ansamblu de furtun înainte de a fi necesară înlocuirea căptușelii.

TPU funcționează și acolo unde cauciucul cedează la temperaturi extreme. Operațiunile de iarnă din câmpurile petroliere din bazinul Permian, Montney sau câmpurile siberiene expun echipamentele de suprafață la minime peste noapte sub -30°C. Furtunurile standard din nitril și EPDM se rigidizează semnificativ la aceste temperaturi, crescând riscul de deteriorare a îndoirii în timpul implementării. Compușii TPU formulați corespunzător mențin flexibilitatea funcțională până la -40°C , care contează practic atunci când un echipaj instalează fierul de tratare și furtunurile înainte de zori, în condiții sub zero.

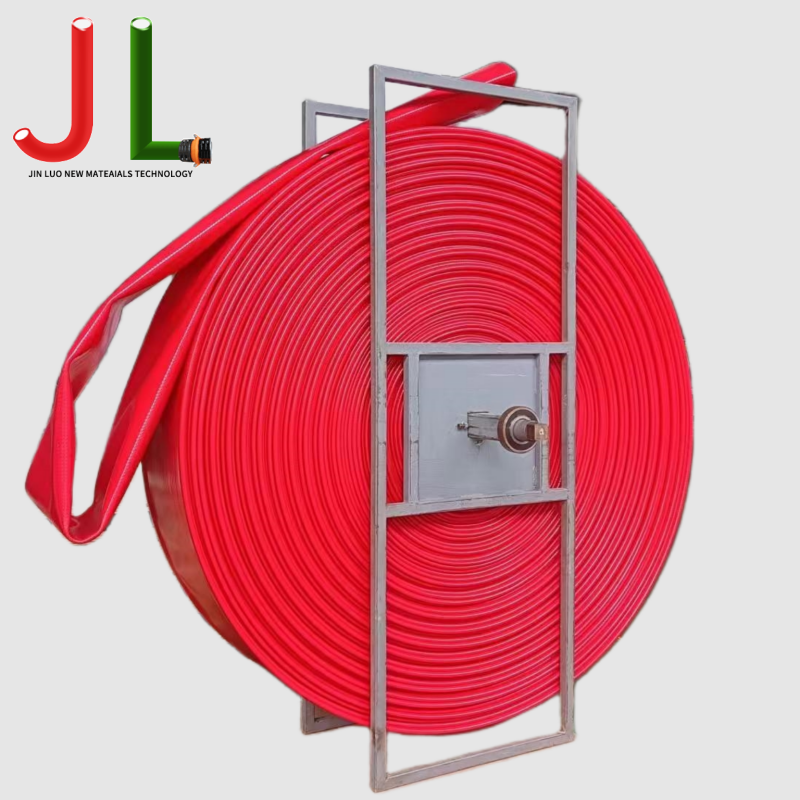

Cum Furtun TPU de fracturare Este construit: strat cu strat

Un furtun de fracturare este o structură compozită, iar performanța sa este la fel de bună ca și cel mai slab strat din ansamblu. Înțelegerea la ce contribuie fiecare strat clarifică de ce furtunurile TPU de calitate pentru câmpuri petroliere implică o majoră semnificativă de cost față de furtunul industrial standard și de ce această primă este justificată în funcționare.

Căptușeală interioară

Căptușeala este prima suprafață cu care contactează nămolul și suprafața primară de uzură în serviciul de susținere. Căptușelile TPU pentru zăcămintele petroliere sunt combinate cu o duritate de 90–95 Shore A – semnificativ mai dure decât gama 80–85 Shore A tipică pentru furtunurile TPU lay-plate sau industriale generale – deoarece duritatea se corelează direct cu rezistența la abraziune în eroziunea nămolului. Compartimentul este o reducere modestă a flexibilității la temperaturi scăzute, motiv pentru care specificațiile furtunurilor de fracturare în climă rece necesită uneori un compus de căptușeală mai moale, cu o duritate mai apropiată de 85 Shore A, acceptând o durată de viață ceva mai scurtă a căptușelii în schimbul unei manevrări sigure la frig extrem.

TPU pe bază de polieter este în general preferat față de poliester în aplicațiile de căptușeală pe câmpuri petroliere. Poliesterul TPU este susceptibil la degradarea hidrolitică în contactul susținut cu apa - o responsabilitate semnificativă în transferul de apă produsă sau în orice serviciu în care furtunul este umplut cu lichid între lucrări. Polieterul TPU își păstrează rezistența la tracțiune și proprietățile de alungire prin imersiunea extinsă în apă , care este critic pentru un furtun care poate fi lăsat încărcat peste noapte între etapele de fracturare.

Pachet de armare

Armatura determina capacitatea de presiune si durata de viata la oboseala. Furtunurile de fracturare folosesc de obicei poliester de înaltă tenacitate sau împletitură de aramidă. Unghiul de împletitură este proiectat pentru a optimiza echilibrul dintre rezistența la presiune și stabilitatea axială — un furtun care se alungește sau se contractă excesiv sub presiune creează o sarcină imprevizibilă asupra racordurilor fitingurilor și poate slăbi cuplajele în condiții de câmp.

Capac exterior

Pe un loc de fractură, furtunurile sunt târâte pe plăcuțe de pietriș, sunt trecute de echipamente grele și înfășurate și desfășurate în mod repetat în condiții abrazive. Un capac exterior din TPU rezistă la acest abuz mecanic mai eficient decât alternativele din cauciuc și, spre deosebire de cauciuc, nu se crăpă și nu se verifică la suprafață atunci când este expus la ozon, UV sau stropii de hidrocarburi care sunt de rutină în orice locație de producție. Capacul exterior oferă, de asemenea, prima linie de apărare împotriva daunelor de întărire; un furtun cu expunere vizibilă a armăturii ar trebui considerat compromis, indiferent de starea rămasă a căptușelii.

Fitinguri de capăt și ansambluri de cuplare

Interfața de cuplare la furtun este statistic cel mai comun punct de inițiere a defecțiunii în ansamblurile de furtun de fracturare. Geometria virolei preformate trebuie să se potrivească exact cu diametrul exterior al furtunului și construcția peretelui; o virolă subdimensionată sau supradimensionată creează concentrații de tensiuni care propagă fisuri sub încărcare de impuls. API 7K necesită ca conexiunile de capăt să fie testate la o presiune de lucru de 1,5 ori ca parte a calificării asamblarii , iar fiecare ansamblu ar trebui să aibă un certificat de testare serializat care poate fi urmărit la acel eveniment de testare specific.

Expunerea chimică în serviciul Frac: Ce rezistă TPU și unde sunt limitele sale

Niciun polimer nu este universal compatibil cu fiecare fluid întâlnit în operațiunile pe câmpuri petroliere, iar TPU nu face excepție. Înțelegerea limitelor rezistenței chimice a TPU este la fel de importantă ca și cunoașterea punctelor sale forte.

TPU se ocupă de majoritatea chimiilor fluidelor de fracturare fără degradare semnificativă:

• Lichid de bază Slickwater: Apa dulce și apa produsă în intervalele tipice de TDS provoacă o degradare neglijabilă a TPU în timpul serviciului prelungit.
• Reductoare de frecare (poliacrilamidă): Niciun atac semnificativ de TPU la concentrații de utilizare pe teren.
• Hidrocarburi alifatice: Motorina, țițeiul și condensul ușor produc umflături minime în TPU de calitate pentru câmp petrolier formulat corespunzător - de obicei, mai puțin de 5% modificarea volumului după imersie de 72 de ore.
• HCI diluat (până la ~15%): Polieter TPU prezintă o rezistență acceptabilă la temperatura ambiantă; durata de viață este mai scurtă decât în ​​serviciul de apă, dar adecvată pentru lucrările standard de stimulare cu acid.
• Biocide, inhibitori de calcar, inhibitori de coroziune: La concentrațiile tipice de tratament pe teren, acești aditivi nu provoacă o degradare semnificativă a TPU.

Situațiile în care TPU își atinge limitele merită cunoscute înainte de a fi descoperite în teren:

• Hidrocarburi aromatice: Toluenul și xilenul provoacă umflături semnificative de TPU. Furtunurile transferate în serviciul de condens sau de țiței bogat în aromate ar trebui să fie calificate în materie de materiale pentru acele fluide specifice înainte de implementare.
• Acid concentrat: HCl peste 15–20% sau HF în orice concentrație atacă progresiv TPU. Lucrările de fracturare cu acid la concentrații mai mari necesită date confirmate de compatibilitate a materialului de căptușeală de la producător.
• Temperatura ridicata a fluidului: Rezistența chimică a TPU scade la temperaturi ridicate. O căptușeală care funcționează acceptabil la o temperatură de 20°C cu acid se poate degrada mai repede dacă temperatura fluidului la furtun crește peste 60°C din cauza căldurii pompei sau a revenirii la sondă.

Inspecție pe teren și retragere: gestionarea furtunului de fracturare în funcțiune

O defecțiune a furtunului la presiunea de funcționare este un eveniment de mare energie. Energia stocată într-un furtun presurizat la 100 bar și un diametru de 4 inci este substanțială; defectarea unui cuplaj sau printr-o explozie a căptușelii poate cauza răniri grave personalului din apropiere și o eliberare necontrolată de lichid pe placă. Inspecția structurată nu este o taxă generală administrativă – este mecanismul principal pentru detectarea degradării înainte ca aceasta să devină un eveniment de siguranță.

Verificări înainte de muncă

Înainte de fiecare lucrare, parcurgeți întreaga lungime a furtunului și verificați dacă există tăieturi ale capacului exterior sau abraziune suficient de adânc pentru a expune armăturile, umflături localizate care indică separarea căptușelii sau deteriorarea armăturii, îndoituri sau îndoituri care nu se relaxează când furtunul este așezat drept și orice cuplare care arată mișcare, coroziune la interfața virolă-furtun sau deteriorarea filetului. Orice furtun cu armătură expusă este scos imediat – fără excepții. O umflătură oriunde pe corp este un semn de defecțiune structurală internă și justifică același răspuns.

Test de presiune post-lucrare

După etapele de mare viteză sau de concentrație ridicată a agentului de susținere, efectuați un test hidrostatic la 1,5x presiune de lucru cu apă înainte ca furtunul să revină în funcțiune. Acest lucru prinde deteriorarea căptușelii care nu este vizibilă extern și pierderea integrității cuplajului înainte de a se manifesta în condiții de funcționare pe teren. Înregistrați rezultatele testului față de numărul de serie al furtunului.

Monitorizarea uzurii căptușelii

În serviciul susținut cu șlam, grosimea peretelui interior al căptușelii scade progresiv cu fiecare lucrare. Inspecția periodică prin tăiere și măsurare — tăierea unei secțiuni scurte dintr-un furtun la intervale planificate și măsurarea grosimii rămase a căptușelii — le permite operatorilor să construiască un model de rata de uzură pentru tipul lor specific de suprimant, debitul pompei și profilul de lucru. Odată ce grosimea căptușelii atinge 50% față de cea originală, furtunul trebuie scos din serviciul de susținere chiar dacă nu sunt vizibile daune externe, deoarece grosimea rămasă a peretelui nu mai oferă o marjă de siguranță adecvată împotriva exploziei.

Pensionare bazată pe timp și pe ciclu

Inspecția fizică prinde daune vizibile, dar nu toate mecanismele de degradare sunt vizibile din exterior. Propagarea fisurilor de oboseală în straturile de armătură, fragilizarea UV a capacului exterior și setul progresiv de compresie a etanșării cuplajului se dezvoltă în interior. API 7K și majoritatea programelor majore de gestionare a furtunurilor operatorului specifică limite maxime de viață de serviciu— de obicei, 5 până la 10 ani de la data fabricației și un număr maxim definit de cicluri de presiune — ca mijloc de protecție împotriva modurilor de defecțiune pe care inspecția singură nu le poate detecta. Furtunurile care ating aceste limite sunt retrase indiferent de starea lor vizuală.
